メッシュEMIガスケット選定の手引き④ 摩擦、磨耗、衝撃に関する考察

EMIガスケットは圧縮されるとき、スライドしないように実装してください。

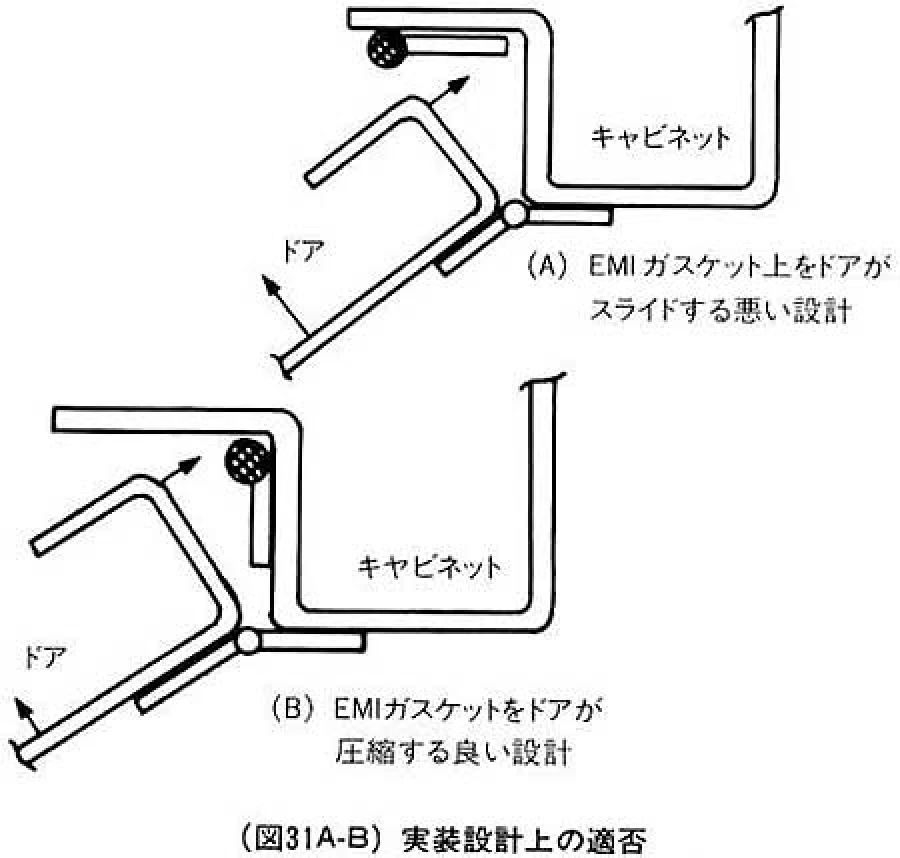

図31(A)では、ドアが閉まるときEMIガスケットがスライドする力を受けるようになっています。
これは破損や摩耗など、ガスケットの寿命を縮める原因となります。
より望ましい実装例は図31(B)に示した通りです。
この図では、EMIガスケットはほぼ完全に圧縮方向で力を受けるようになっています。
