電磁波シールド

EMI Shielding

電磁波シールド（EMI/RFI）対策の代表的な手段を、用途・条件別に整理し、適切な製品へ案内します。

電磁波シールドは「目的」と「条件」で選ぶ

電磁波シールド対策は、主に次の目的・条件で最適解が変わります。

何を守りたいか

機器筐体／ケーブル／基板／開口部（表示窓・通気孔）

周波数帯

例：数十MHz〜GHz帯

環境条件

温度、薬品、屋外、摩耗、振動

実装条件

隙間寸法、圧縮率、再開閉、貼付/接着、量産性

このページでは、これらの条件から「おすすめの製品群」へ誘導します。

よくある課題

EMI規格試験で落ちる／マージンが足りない
筐体の合わせ面・コネクタ部から漏れる
ケーブルのノイズ干渉が止まらない
表示窓（タッチパネル）を透明のままシールドしたい
通気孔・開口部を塞がずにシールドしたい（換気・可視が必要）

選び方早見

A.筐体の合わせ面・隙間を塞いでシールドしたい（ガスケット）

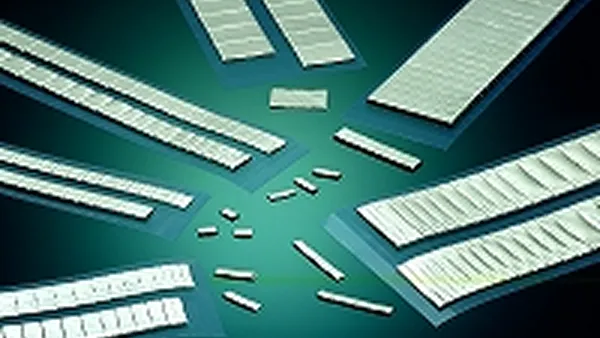

低価格・量産向けの柔軟ガスケット

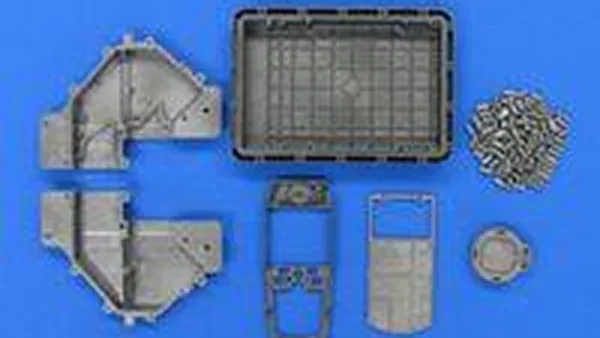

樹脂筐体をEMI対応にしたい（導電性熱可塑）

B.透明のままシールドしたい（シールドウィンドウ）



C.開口部（通気孔・表示窓等）を「通気・可視」しながらシールドしたい

D.電波の反射・共振を抑えたい（吸収体）

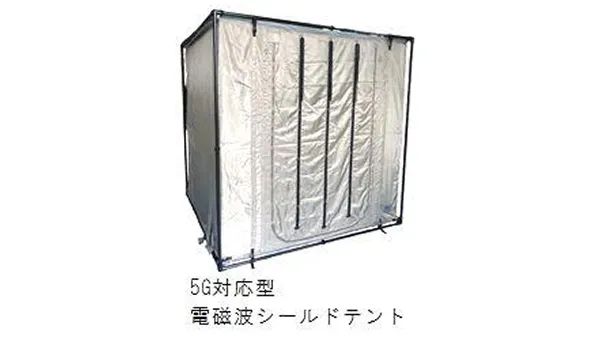

E.評価・試験・作業空間をシールドしたい（シールドテント／シールドルーム）

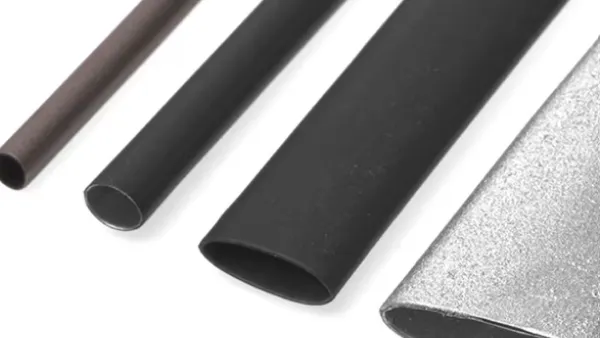

F.ケーブルを包む・束ねる（ケーブルシールド）

適用条件・制約

電磁波シールド製品の選定では、以下条件により最適製品が変わります。

  • 01

    周波数帯

    （EMIの支配領域）

  • 02

    接触圧／圧縮率

    （ガスケットの性能安定性）

  • 03

    温度・屋外環境

    （素材の耐久性）

  • 04

    摩耗・開閉頻度

    （接触材の寿命）

  • 05

    取り付け方法

    （貼付・ねじ止め・一体成形）

※薄型の吸収体は入射角で特性が変わる場合がある等、用途条件に応じた確認が必要です。

よくある質問

ガスケットは何で選べば良いですか？
周波数帯、隙間寸法、圧縮率、摩耗・開閉頻度、温度/環境条件で決めます。量産性（加工性）も重要です。
透明のままシールドできますか？
可能です。シールドウィンドウ製品（例：エミクレア）のように、可視性とシールド特性を両立する方式があります。
通気孔を塞がずにEMI対策できますか？

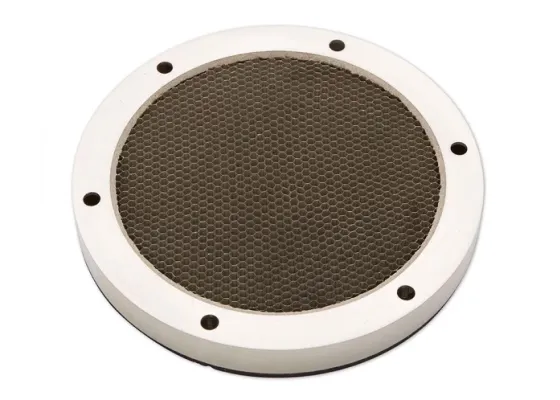

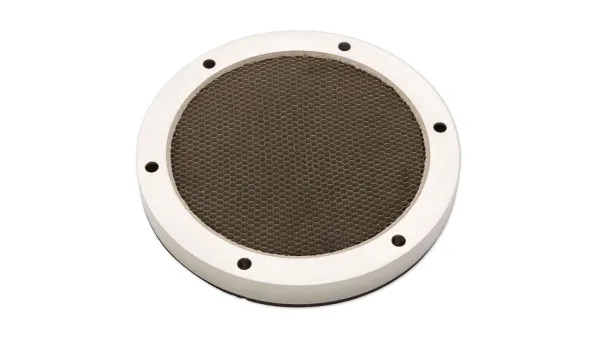

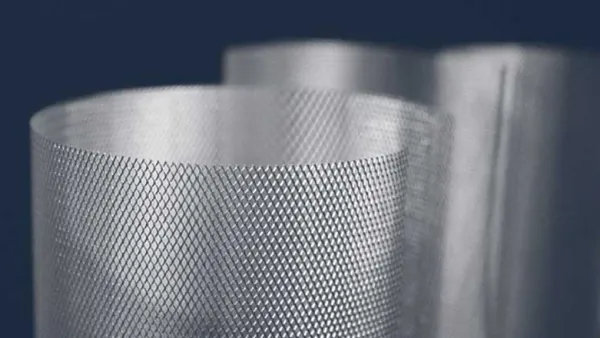

開放部向けのエキスパンドメタル／シールドフィルター／ハニカム等の方式があります（通気・可視が必要な箇所向け）。

CONTACT

お問い合わせはこちら

お問い合わせ前に教えてほしいこと

  • 対象：筐体／ケーブル／基板／表示窓／通気孔 など
  • 周波数帯・課題状況：試験でのNG箇所、ノイズ源
  • 環境条件：温度、屋外、薬品、摩耗、振動
  • 実装条件：隙間寸法、必要圧縮率、厚み制約
  • 取付方法：貼付、ねじ、嵌合、一体成形、再開閉の有無
  • 希望：コスト、量産ロット、納期

その他の用途
