磁気シールド
Magnetic Shielding
磁気シールド｜磁場ノイズ対策・磁気漏洩対策
磁気シールドは、モーターやトランスなどから発生する磁場ノイズや磁束漏洩を抑制し、電子機器や計測装置の安定動作を実現するための対策です。
TWCでは、高透磁率材料、導電シールド材料、柔軟シールド材などを用途に応じて提供しています。
用途や環境条件に応じて最適な磁気シールド材料・製品を選定することが重要です。
磁気シールドは「磁場強度」と「設置場所」で選ぶ
磁気シールド対策では、以下の条件によって適切な材料が変わります。
|
磁場の強さ |
弱磁場／強磁場 |
|---|---|
|
周波数 |
低周波磁場か高周波か |
|
設置場所 |
筐体／ケーブル／開口部など |
|
加工性 |
テープ／シート／成形 |
|
環境条件 |
温度・振動・摩耗 |
このページでは用途別に最適な磁気シールド製品を紹介します。
よくある課題
磁気シールド用途では次のような課題が多く見られます。
モーターやトランスからの磁気ノイズ
センサーの誤作動
医療機器や測定機器の磁場干渉
筐体からの磁束漏洩
ケーブルからの磁気干渉
選び方早見
-
A
強い磁場を遮蔽したい（高透磁率材料）
磁場を遮蔽する -
B
筐体の隙間・合わせ面をシールドしたい
導電材料で接触シールド -
C
ケーブルや配線をシールドしたい
磁気干渉を抑制 -
D
筐体内部をシールドしたい（テープ・シート）
磁気ノイズを抑制 -
E
柔軟シールド材料
柔軟性を持つシールド

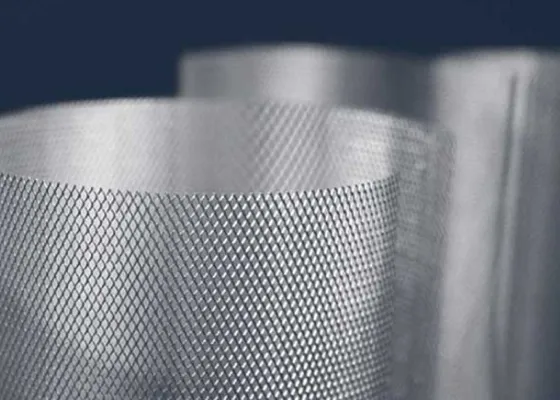

A.強い磁場を遮蔽したい（高透磁率材料）
高透磁率材料は磁束を吸収・誘導することで磁場を遮蔽します。
代表材料

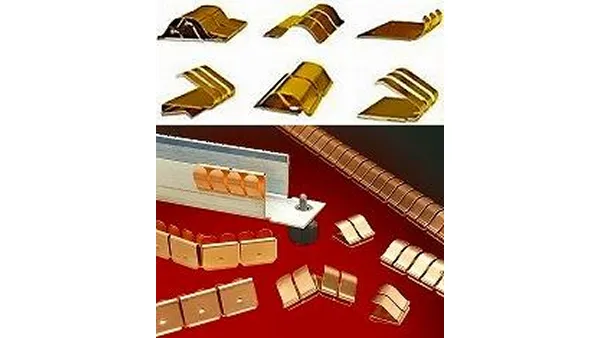

B.筐体の隙間・合わせ面をシールドしたい
金属フィンガーや導電材料で接触シールドを行います。
代表製品

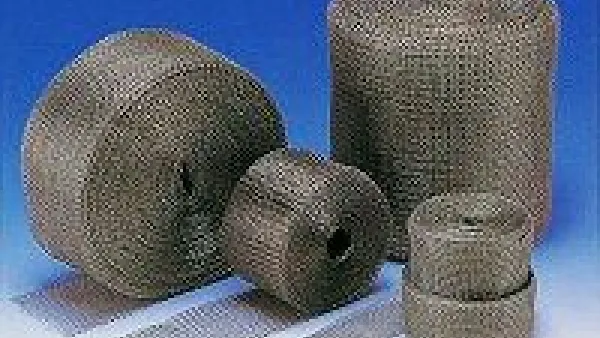

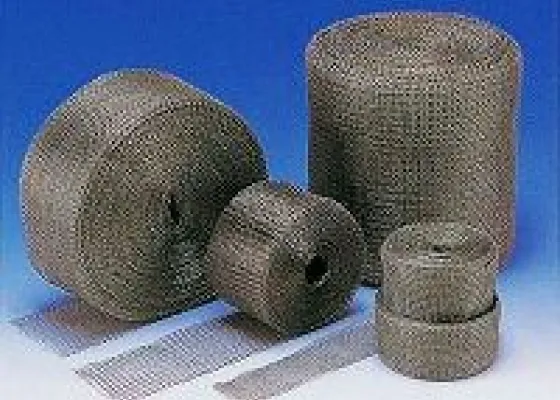

C.ケーブルや配線をシールドしたい
ケーブルシールド材を巻き付けることで磁気干渉を抑制します。
代表製品

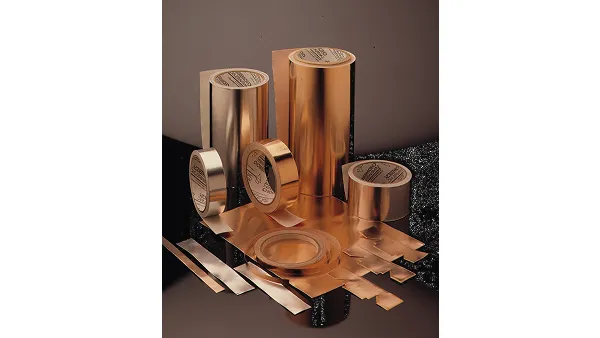

D.筐体内部をシールドしたい（テープ・シート）
導電性テープやシールドシートにより磁気ノイズを抑制します。
代表製品
E.柔軟シールド材料
布状・複合材料など、柔軟性を持つシールド材料。
代表製品
適用条件・制約
磁気シールドでは以下の条件が選定に重要です。
-
01
磁場強度
-
02
周波数帯域
-
03
シールド距離
-
04
設置スペース
-
05
接触条件
-
06
加工方法
特に低周波磁場では、高透磁率材料による磁束吸収方式が有効となります。
よくある質問
EMIシールドと磁気シールドは違うのですか？
EMIシールドは主に電磁波（高周波）対策、
磁気シールドは主に低周波磁場の遮蔽に使用されます。
磁気シールドは主に低周波磁場の遮蔽に使用されます。
強い磁場には何が有効ですか？
高透磁率材料（例：パーマロイ）が有効です。
ケーブルの磁気干渉は防げますか？
ケーブルシールド材を使用することで干渉を抑制できます。
CONTACT
お問い合わせはこちらお問い合わせ時に教えていただきたいこと
適切な磁気シールド製品を提案するため、以下の情報があるとスムーズです。
- 磁場の発生源（モーター／電源／コイルなど）
- 磁場強度
- 設置場所
- シールド範囲
- 温度環境
- 取り付け方法
